পণ্যের বিবরণ:
|
উপাদান: | ছেদ & আওয়ামী লীগের | আউট শীট রঙ: | কালো বা কাস্টমাইজড |
---|---|---|---|
কোর: | 1 | কেবল চিহ্ন: | কালি মুদ্রণ বা এমবসিং সামগ্রী কাস্টমাইজড |
characted: | সাঁজোয়াযুক্ত | ||
লক্ষণীয় করা: | ভূগর্ভস্থ সজ্জিত তারের,বহিরঙ্গন আর্মড বৈদ্যুতিক তারের |
18 / 30KV মাঝারি ভোল্টেজ একক কোর পাওয়ার ক্যাবল (আর্মার্ড), আইসিসি 60502/60228 অনুযায়ী ইনসুলেটেড কেবল
একটি কোর পাওয়ার কেবল অ্যাপ্লিকেশন:
একক কোর তারগুলি 3.8 / 6.6KV থেকে 19 / 33KV এবং ফ্রিকোয়েন্সি 50Hz অবধি নামমাত্র ভোল্টেজ ইউও / ইউ সহ বৈদ্যুতিক বিদ্যুৎ বিতরণের জন্য ডিজাইন করা হয়েছে। এগুলি বেশিরভাগ বিদ্যুৎ সরবরাহ কেন্দ্রগুলিতে, বাড়ির ভিতরে এবং তারের নালাগুলি, আউটডোর, ভূগর্ভস্থ এবং জলের পাশাপাশি শিল্প, সুইচবোর্ড এবং বিদ্যুৎ কেন্দ্রগুলির জন্য কেবল ট্রেগুলিতে ইনস্টলেশন করার জন্য উপযুক্ত।
একটি কোর পাওয়ার ক্যাবল স্ট্যান্ডার্ড:
বিএস 6622
বিএস 7835 (এলএসজেডএইচ সংস্করণ)
লক্ষণীয় : বিএস 6622 / বিএস 7835 / আইইসি 60502 / ভিডিএ 0276 এ একক কোর কেবলগুলি
একটি কোর পাওয়ার কেবল বৈশিষ্ট্য
এমভি কেবলগুলির জন্য আমরা যে বিশেষ বৈশিষ্ট্যগুলি সরবরাহ করতে পারি:
l জলরোধক নির্মাণ (উভয় রেডিয়াল এবং অনুদৈর্ঘ্য)।
বিকল্পের জন্য এল লিড শেথ উপলব্ধ।
l ভারী কম্পনের বিরুদ্ধে প্রতিরোধী।
জয়েন্টগুলির সংখ্যা হ্রাস করতে দীর্ঘ প্রসবের দৈর্ঘ্যে উপলব্ধ।
l কপার বা অ্যালুমিনিয়াম কন্ডাক্টর 630 মিমি পর্যন্ত ²
l ধাতব পাত এবং তামা তারের বা টেপ দিয়ে তৈরি রেডিয়াল আর্দ্রতা বাধা।
l বাইরের পিই জ্যাকেটের জন্য বিভিন্ন বিকল্প (এলডিপিই, এমডিপিই এবং এইচডিপিই)।
এলএসএফ, এলএসজেডএইচ এবং এফআরপিভিসির বিভিন্ন বিকল্প, বিএস 7835, আইসিসি 60332 ইত্যাদি অনুযায়ী অ্যান্টি-টার্মিট বা ইউভি প্রতিরোধী হওয়া for
l স্ট্রিপ্পেবল ইনসুলেশন স্ক্রিন।
l ধাতব পর্দা একাধিক স্তর তামার টেপ বা তামার তারের এবং টেপের সংমিশ্রণে পৃথিবীর ত্রুটিযুক্ত বর্তমানের বহন ক্ষমতা বাড়ানোর জন্য।
l বর্মে শক্ত টানা তামার তারের সন্নিবেশ দ্বারা বর্ম পরিবাহিতা বৃদ্ধি করা।

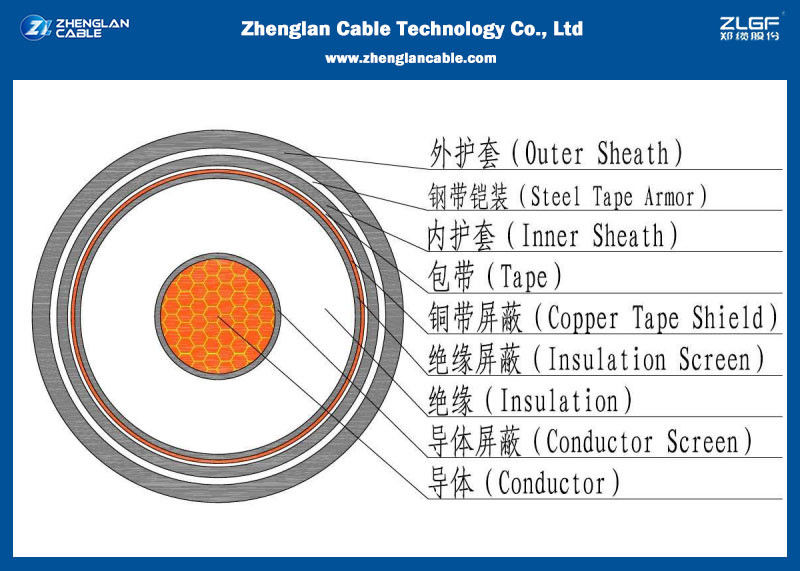

একটি কোর পাওয়ার ক্যাবল নির্মাণ
মাঝারি ভোল্টেজ কেবলগুলি মনোসিল প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। আমরা অত্যন্ত বিশেষ উদ্ভিদ, অত্যাধুনিক গবেষণা সুবিধা এবং নিবিড় মান নিয়ন্ত্রণের পদ্ধতি সরবরাহ করি যা পিভিসি অন্তর্নির্মিত কেবলগুলি 6 কেভি পর্যন্ত ব্যবহারের জন্য এবং এক্সএলপিই / ইপিআর ইনসুলেটেড কেবলগুলি 35 কেভি পর্যন্ত ভোল্টেজগুলিতে ব্যবহারের জন্য প্রয়োজনীয় । সমাপ্ত ইনসুলেশন উপকরণগুলির নিখুঁত এককতা নিশ্চিত করার জন্য সমস্ত উত্পাদন প্রক্রিয়া চলাকালীন সমস্ত উপকরণগুলি পরিচ্ছন্নতা-নিয়ন্ত্রিত অবস্থায় রাখা হয়।
একটি কোর পাওয়ার কেবল কন্ডাক্টর
হয় অ্যালুমিনিয়াম বা তামা কন্ডাক্টর ব্যবহার করা হয়। 630 মিমি অবধি কন্ডাক্টরগুলি বিজ্ঞপ্তিযুক্ত, সংক্ষিপ্ত এবং স্ট্র্যান্ডড থাকবে এবং আইইসি 60228 ক্লাস 2 মেনে চলবে 6
একটি কোর পাওয়ার কেবল কন্ডাক্টর স্ক্রিন
এটি ইনসুলেশন এবং ইনসুলেশন স্ক্রিনের সাথে কন্ডাক্টরের উপর একযোগে ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে অর্ধ-সঞ্চালনকারী ক্রসলিঙ্কেবল যৌগের একটি এক্সট্রুড স্তর হবে। ট্রিপল এক্সট্রুশন একটি একক উচ্চ নির্ভুলতা অপারেশন যা বৈদ্যুতিক ক্ষেত্রে অনিয়ম তৈরি করতে পারে এমন স্তরগুলির মধ্যে যে কোনও দূষণের সম্ভাবনা দূর করে। প্রক্রিয়াগত পরামিতিগুলির যত্ন সহকারে উপাদান নির্বাচন এবং বিশেষ মনোযোগ দিয়ে আমরা প্রযোজ্য জাতীয় বা আন্তর্জাতিক মানের দ্বারা নির্ধারিত স্ট্রিপিং ফোর্সের প্রয়োজনীয় ডিগ্রি সহ ইনসুলেশন স্ক্রিন স্তরগুলি উত্পাদন করি।
অন্তরণ
এটি কন্ডাক্টর স্ক্রিন এবং ইনসুলেশন স্ক্রিনের সাথে ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে কন্ডাক্টর স্ক্রিনের উপরে প্রয়োগ করা এক্সএলপিইয়ের একটি এক্সট্রুড লেয়ার হবে।
অন্তরণ পর্দা
এটি আধা-পরিচালনাকারী ক্রসলিঙ্কেবল যৌগের একটি স্তর হবে যা অন্তরণের উপরে ট্রিপল এক্সট্রুশন প্রক্রিয়া দ্বারা প্রয়োগ করা হবে।
ধাতব পর্দা
এটি তামাক টেপের একটি স্তর সমন্বিত স্ক্রিন ওভারল্যাপের সাথে হেলিকালি প্রয়োগ করা হবে। গ্রাহকের প্রয়োজন অনুসারে ধাতব পর্দার অন্যান্য সংমিশ্রণগুলিও অনুরোধে সরবরাহ করা যেতে পারে।
ডিম্বপ্রসর-আপ
তিনটি মূল কেবলগুলির ক্ষেত্রে, তিনটি কোরটি আন্তঃসৌষ্ঠীতে পলিপ্রোপিলিন (পিপি) ফিলারগুলির মতো নন-হাইগ্রোস্কোপিক ফিলারগুলির সাথে স্থাপন করা হয় এবং একটি ওভারল্যাপের সাথে একটি বাইন্ডার টেপ প্রয়োগ করা হয়। এই বাইন্ডার টেপগুলি পিভিসি বা ফোমযুক্ত পলিথিনের হতে পারে।
আর্মার্ড তারের জন্য অভ্যন্তরীণ শীট (বেডিং)
পিভিসি বা পিই এর এক্সট্রুড লেয়ারটি সাঁজোয়া কেবলগুলির জন্য ছাঁটাই করা কোরগুলির উপরে প্রয়োগ করা হয়। পিভিসি সাধারণত আইসিই 60502 পার্ট 2 অনুযায়ী গ্রেড এসটি 2 এবং গ্রেড এসটি 7 এর পিই হয়।
Armouring
সাঁজোয়াযুক্ত তারের ক্ষেত্রে, বর্মটি অভ্যন্তরীণ ম্যাপের উপর হেলিকভাবে প্রয়োগ করা হয়। একক কোর তারের জন্য, এটি অ্যালুমিনিয়াম তারের এবং মাল্টিকোর কেবলগুলির জন্য, বর্মটি নিম্নলিখিত বিকল্পগুলির মধ্যে একটি হতে পারে:
ক) জালিত ইস্পাত তার
খ) জালিত ইস্পাত টেপ।
ওভার শিট
সাঁজোয়া তারের ক্ষেত্রে একটি এক্সট্রুড লেয়ারটি বর্মের উপরে এবং নিরস্তুর তারগুলির ক্ষেত্রে ছাঁটাই করা কোরগুলির উপরে প্রয়োগ করা হয়। বহির্মুখের শিট উপাদান পিভিসি, পিই, এইচডিপিই বা এমডিপিই হতে পারে। আমাদের
মাঝারি ভোল্টেজ কেবলগুলি সাধারণত বিএস 6622 বা আইসিসি 60502 মেনে মেশিনে লাল পিভিসি দিয়ে সরবরাহ করা হয় U অ্যান্টি-টমেটাইট ফর্মুলেশনগুলি ম্যাপের উপরে গ্রাফাইট-লেপযুক্ত ছাড়াও সরবরাহ করা যেতে পারে যেখানে মেশনের সাইটে টেস্টিং প্রয়োজন।
কেবল মেশিনে অগ্নি সম্পাদনা
আইইসি 60332 স্ট্যান্ডার্ড মেনে চলার জন্য মেশিনগুলির ওপরে তারগুলিও বিশেষ শিখা retardant পিভিসি সরবরাহ করা যেতে পারে। আমরা বিএস 7211 এবং বিএস 6724 মান বা অন্যান্য সমতুল্য আন্তর্জাতিক মান অনুযায়ী লো স্মোক হ্যালোজেন ফ্রি (এলএসজেডএইচ) শীট সহ কেবলগুলি সরবরাহ করতে পারি।
কেবল পরামিতি:
18 / 30KV মাঝারি ভোল্টেজ একক কোর পাওয়ার কেবল (আমুরড)
Nom। প্রস্থচ্ছেদ ফোন | অ্যালুমিনিয়াম ওয়্যার আর্মার্ড তারগুলি | |||||
Nom। বেডিং বেধ | আর্মার ওয়্যার সাইজ | Nom। শীট বেধ | প্রায়. সামগ্রিক ব্যাস | কেজি / কিমি | ||
mm² | মিমি | মিমি | মিমি | মিমি | ||
50 | 1.2 | 2 | 2.2 | 38 | 1910 | 1640 |
70 | 1.2 | 2 | 2.3 | 41 | 2240 | 1820 |
95 | 1.2 | 2 | 2.3 | 42 | 2570 | 1980 |
120 | 1.3 | 2.5 | 2.4 | 45 | 3060 | 2310 |
150 | 1.3 | 2.5 | 2.5 | 47 | 3430 | 2510 |
185 | 1.3 | 2.5 | 2.5 | 50 | 3890 | 2720 |
240 | 1.4 | 2.5 | 2.6 | 52 | 4630 | 3120 |
300 | 1.4 | 2.5 | 2.7 | 54 | 5330 | 3430 |
400 | 1.5 | 2.5 | 2.8 | 58 | 6360 | 3930 |
500 | 1.6 | 2.5 | 2.9 | 61 | 7670 | 4490 |
630 | 1.7 | 2.5 | 3 | 65 | 8870 | 5020 |
