পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Zhenglan cable
সাক্ষ্যদান: 3C，ISO 9001:2015，ISO 14001:2005
মডেল নম্বার: YJV22-0.6/1kv-4x95+1x50
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 100 মিটার
প্যাকেজিং বিবরণ: কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম, গ্রাহকের অনুরোধ হিসাবে
ডেলিভারি সময়: 15-30 দিন
পরিশোধের শর্ত: এল/সি, টি/টি,
উপাদান: |
99.99% অক্সিজেন মুক্ত তামা |
জ্যাকেট: |
পিভিসি |
রেটেড ভোল্টেজ: |
0.6/1 কেভি |
ডেলিভারি পোর্ট: |
কিংডাও বন্দর, সাংহাই বন্দর বা গ্রাহকের অনুরোধ হিসাবে |
প্যাকিং বিস্তারিত: |
কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম |
উপাদান: |
99.99% অক্সিজেন মুক্ত তামা |
জ্যাকেট: |
পিভিসি |
রেটেড ভোল্টেজ: |
0.6/1 কেভি |
ডেলিভারি পোর্ট: |
কিংডাও বন্দর, সাংহাই বন্দর বা গ্রাহকের অনুরোধ হিসাবে |
প্যাকিং বিস্তারিত: |
কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম |
0.6/1kV কপার ((Al) কন্ডাক্টর, এক্সএলপিই বিচ্ছিন্ন, স্টিলের টেপ বর্মযুক্ত, পিভিসি গহ্বরযুক্ত পাওয়ার তার ((N2XBY/NA2XBY)
পিভিসি আবৃত পাওয়ার ক্যাবল অ্যাপ্লিকেশন
ঘরের ভিতরে টানেল, ক্যাবল ট্র্যাঞ্চ এবং পাইপ স্থাপন করা যায়, যা স্লিপ মাটিতেও কবর দেওয়া যেতে পারে।কিন্তু এটা বড় টান শক্তি সহ্য করতে পারে না. বিদ্যুৎ কেন্দ্র, শিল্প, সুইচগেয়ার এবং শহুরে বিদ্যুৎ সরবরাহ নেটওয়ার্কের জন্য ব্যবহৃত হয়।
পিভিসি গহ্বরযুক্ত পাওয়ার ক্যাবল স্ট্যান্ডার্ড
আইইসি ৬০৫০২-২, আইইসি ৬০২২৮ অনুযায়ী প্রাথমিক নকশা
চীন: GB/T 12706.2-2008
অন্যান্য মান যেমন BS7870,DIN এবং ICEA অনুরোধে

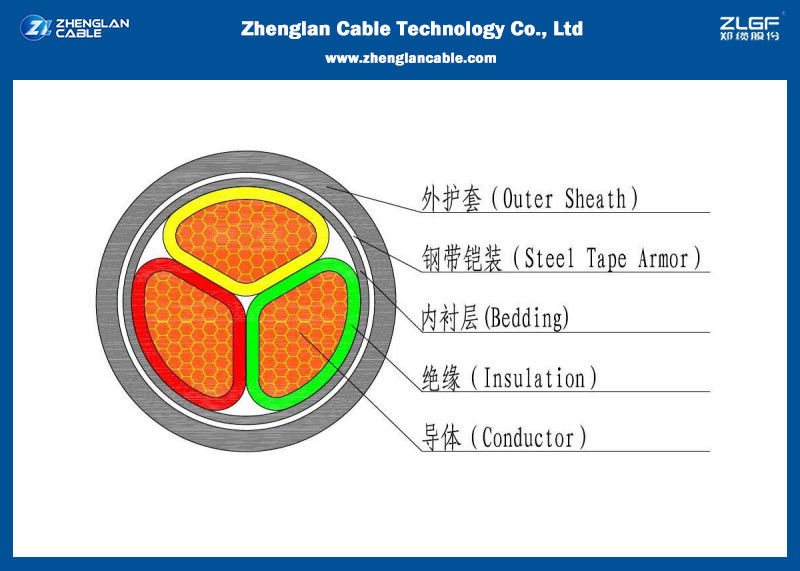

ক্যাবল নির্মাণ:
| কন্ডাক্টর | কন্ডাক্টরগুলো হতে হবে IEC 60228 অনুযায়ী ক্লাস 1 বা ক্লাস 2 সাধারণ বা ধাতব-আচ্ছাদিত গলিত তামার বা সাধারণ অ্যালুমিনিয়ামের, অথবা ক্লাস 5 সাধারণ বা ধাতব-আচ্ছাদিত তামার। |
| কন্ডাক্টরের আকৃতি | বৃত্তাকার বা কম্প্যাক্ট বৃত্তাকার স্ট্র্যান্ডড |
| চেহারা | বৃত্তাকার |
| বিচ্ছিন্নতা | এক্সএলপিই আইসোলেশন উপাদান এবং বেধ আইইসি 60502-1 অনুযায়ী হতে হবে, 90 °C অবিচ্ছিন্ন অপারেশনের জন্য নির্ধারিত। |
|
রঙের কোড |
৩টি কোর: লাল, হলুদ, নীল |
| সমাবেশ/অভ্যন্তরীণ আবরণ | অভ্যন্তরীণ আবরণগুলি এক্সট্রুডেড বা ল্যাপ করা যেতে পারে। বৃত্তাকার কোরযুক্ত তারের জন্য, একটি ল্যাপযুক্ত অভ্যন্তরীণ আবরণ কেবলমাত্র যদি কোরগুলির মধ্যে ব্যবধানগুলি যথেষ্ট পরিমাণে পূরণ করা হয় তবে অনুমোদিত।একটি এক্সট্রুড অভ্যন্তরীণ আবরণ প্রয়োগ করার আগে একটি উপযুক্ত বাঁধক অনুমোদিত. |
| সশস্ত্র | অ্যালুমিনিয়াম/গ্যালভানাইজড স্টিল/স্টিলের তারগুলি IEC 60502-1 অনুযায়ী অভ্যন্তরীণ কভারিংয়ের উপরে হেলিক্যালভাবে প্রয়োগ করা হয়, অথবা ডাবল অ্যালুমিনিয়াম/স্টিলের টেপ এবং তামা/টিনযুক্ত তামা তারগুলিও অনুরোধের ভিত্তিতে তৈরি করা যেতে পারে। |
| বাহ্যিক আবরণ | আইইসি ৬০৫০২-২ অনুযায়ী এক্সট্রুডেড পিভিসি টাইপ ST1/ST২,আইইসি ৬০৩৩৩-২২-এর অগ্নি পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য বিশেষ অগ্নি প্রতিরোধী পিভিসি বাইরের গর্ত দিয়ে সরবরাহ করা যেতে পারে,আইইসি ৬০৩৩৩২-২৩ এবং আইইসি ৬০৩৩৩২-২৪, হ্যালোজেন মুক্ত উপাদান IEC60754-1/2 এবং IEC 60684-2 মেনে চলে। |
পিভিসি গহ্বরযুক্ত পাওয়ার ক্যাবলের বৈশিষ্ট্যঃ
এক্সএলপিই বিচ্ছিন্ন পাওয়ার ক্যাবলটিতে যান্ত্রিক শক্তি, বয়স, পরিবেশগত চাপ এবং রাসায়নিক প্রতিরোধের বৈশিষ্ট্য রয়েছে, যা উচ্চ তাপমাত্রার অবস্থার অধীনে দীর্ঘ সময়ের জন্য কাজ করার জন্য উপলব্ধ।
পিভিসি গহ্বরযুক্ত পাওয়ার ক্যাবলের বৈদ্যুতিক বৈশিষ্ট্যঃ
| নামমাত্র ভোল্টেজ Uo/U (Um) | ৬০০/১০০০ ভোল্ট, বিএস ৫৪৪৬৭ |
| ইনস্টলেশন তাপমাত্রা | ন্যূনতমঃ 0°C, সর্বোচ্চঃ 60°C |
| ইনস্টলেশনের ধরন | বাইরের দিকে সরাসরি কবর |
| অপারেটিং তাপমাত্রা | সর্বোচ্চঃ ৯০ ডিগ্রি সেলসিয়াস। |
| সর্বাধিক শর্ট সার্কিট কন্ডাক্টর তাপমাত্রাঃ | ২৫০ ডিগ্রি সেলসিয়াস। |
| মিনি বন্ডিং রেডিউস | মাল্টি-কর্জ বর্মড ক্যাবলের জন্য 12 x ক্যাবল ওডি |
প্যাকেজিংয়ের বিবরণ:
1. স্ট্যান্ডার্ড সামুদ্রিক ড্রাম পাওয়া যায় (কাঠের ড্রাম, কাঠের ইস্পাত ড্রাম, ইস্পাত ড্রাম);
2. ড্রাম আকার কাস্টমাইজ করা যেতে পারে বা max.load আকার মিটিং ধারক;
3. ড্রাম সামগ্রিক ব্যাসার্ধ 1 মিটার থেকে 2.5 মিটার হতে পারে;
4. গ্রাহকের চাহিদা অনুযায়ী নির্দিষ্ট দৈর্ঘ্যের প্লাস্টিকের টেপ বা নাইলন প্লাস্টিকের টেপে আবৃত রোলগুলিতে প্যাক করা।
আইইসি ৬০৫০২-১
| কন্ডাক্টরের নামমাত্র ক্রস সেশন | কন্ডাক্টরের নামমাত্র ব্যাসার্ধ | আইসোলেশনের নামমাত্র বেধ | তামার টেপ স্ক্রিনের নামমাত্র বেধ | অভ্যন্তরীণ গর্তের নামমাত্র বেধ | ইস্পাত টেপ বর্মিংয়ের নামমাত্র বেধ | পিভিসি শেলের নামমাত্র বেধ | মোট ব্যাসার্ধ | ওজন | |
| আল কন্ডাক্টর | ক্যু কন্ডাক্টর | ||||||||
| নং এক্স মিমি2 | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | কেজি/মি | কেজি/মি |
| ৩x২৫ | 6.0 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 43.4 | 2.16 | 2.61 |
| ৩ এক্স ৩৫ | 6.9 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 45.4 | 2.36 | 2.99 |
| ৩ এক্স৫০ | 8.2 | 3.4 | 0.1 | 1.4 | 0.5 | 2.2 | 48.8 | 2.69 | 3.54 |
| ৩ এক্স ৭০ | 9.7 | 3.4 | 0.1 | 1.5 | 0.5 | 2.3 | 52.4 | 3.10 | 4.33 |
| ৩ এক্স ৯৫ | 11.3 | 3.4 | 0.1 | 1.5 | 0.5 | 2.4 | 56.1 | 3.56 | 5.26 |
| ৩x১২০ | 12.8 | 3.4 | 0.1 | 1.5 | 0.5 | 2.5 | 59.5 | 4.04 | 6.19 |
| ৩x১৫০ | 14.2 | 3.4 | 0.1 | 1.5 | 0.5 | 2.6 | 62.7 | 4.49 | 7.19 |
| ৩ এক্স ১৮৫ | 15.9 | 3.4 | 0.1 | 1.6 | 0.5 | 2.6 | 66.6 | 5.12 | 8.49 |
| ৩ এক্স ২৪০ | 18.3 | 3.4 | 0.1 | 1.7 | 0.5 | 2.8 | 72.4 | 5.99 | 10.42 |
| ৩x৩০০ | 20.4 | 3.4 | 0.1 | 1.8 | 0.5 | 3.0 | 77.5 | 6.86 | 12.42 |
| ৩ এক্স ৪০০ | 23.2 | 3.4 | 0.1 | 1.9 | 0.8 | 3.2 | 85.4 | 8.97 | 16.05 |
