পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: Zhenglan cable
সাক্ষ্যদান: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
মডেল নম্বার: খরচ-কার্যকর অ্যালুমিনিয়াম আন্ডারগ্রাউন্ড পাওয়ার ক্যাবল 6-35kV XLPE ইনসুলেটেড STA আর্মার্ড - মিডিয়
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1500 মিটার
মূল্য: USD 1- USD 200
প্যাকেজিং বিবরণ: কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম, গ্রাহকের অনুরোধ হিসাবে
ডেলিভারি সময়: 7-10 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 100000 মিটার
উপাদান: |
তামা |
নিরোধক: |
এক্সএলপিই |
কোর: |
3 কোর, 1 কোর |
তারের চিহ্ন: |
কালি মুদ্রণ |
ধাতব পর্দা: |
কপার টেপের পর্দা |
চরিত্রযুক্ত: |
ইস্পাত তারের সাঁজোয়া, ইস্পাত টেপ সাঁজোয়া |
বাইরের খাপ: |
সাধারণ পিভিসি বা শিখা প্রতিরোধক পিভিসি |
আউট খাপ রঙ: |
কালো বা কাস্টমাইজড |
উপাদান: |
তামা |
নিরোধক: |
এক্সএলপিই |
কোর: |
3 কোর, 1 কোর |
তারের চিহ্ন: |
কালি মুদ্রণ |
ধাতব পর্দা: |
কপার টেপের পর্দা |
চরিত্রযুক্ত: |
ইস্পাত তারের সাঁজোয়া, ইস্পাত টেপ সাঁজোয়া |
বাইরের খাপ: |
সাধারণ পিভিসি বা শিখা প্রতিরোধক পিভিসি |
আউট খাপ রঙ: |
কালো বা কাস্টমাইজড |

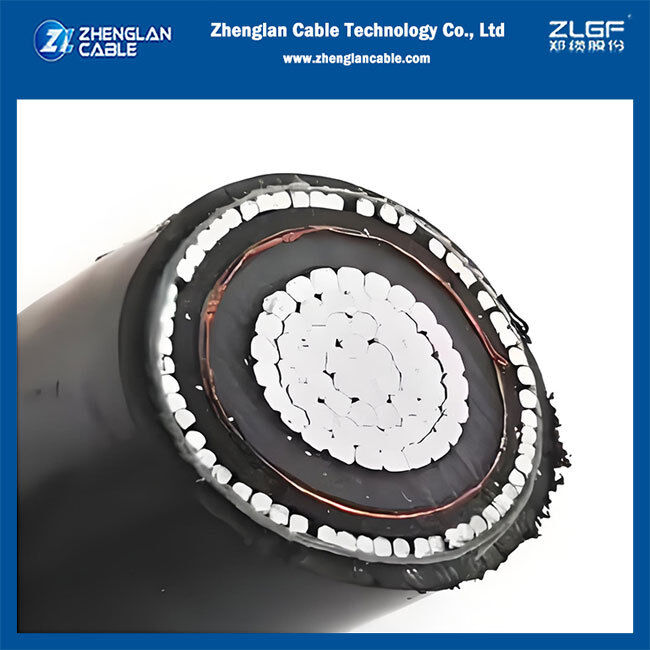

এই অ্যালুমিনিয়াম কন্ডাক্টর মিডিয়াম ভোল্টেজ আন্ডারগ্রাউন্ড পাওয়ার ক্যাবল নির্ভরযোগ্যতা বা কর্মক্ষমতা নিয়ে আপস না করে বিদ্যুৎ বিতরণের জন্য একটি অত্যন্ত ব্যয়বহুল সমাধান সরবরাহ করে।অ্যালুমিনিয়াম কন্ডাক্টরএক্সএলপিই আইসোলেশন এবং স্টিল টেপ বর্মড (এসটিএ) নির্মাণ,এই ক্যাবলটি একটি বিস্তৃত ভূগর্ভস্থ এবং অভ্যন্তরীণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে যান্ত্রিক সুরক্ষার প্রয়োজন হয় তবে ওজন এবং ব্যয় মূল বিবেচনার বিষয়এটি বড় আকারের অবকাঠামো প্রকল্প, ইউটিলিটি নেটওয়ার্ক এবং শিল্প স্থাপনাগুলির জন্য একটি আদর্শ পছন্দ যা পারফরম্যান্স এবং অর্থনীতির সর্বোত্তম ভারসাম্য খুঁজছে।
পণ্য নির্মাণ
কন্ডাক্টর: অ্যালুমিনিয়াম (ক্লাস ২), মসৃণ এবং বৃত্তাকার প্রোফাইল নিশ্চিত করার জন্য কম্প্যাক্ট।
কন্ডাক্টর স্ক্রিন: বিচ্ছিন্নতার সাথে মসৃণ বৈদ্যুতিক ইন্টারফেস নিশ্চিত করার জন্য এক্সট্রুড সেমি-কন্ডাক্টিভ স্তর।
বিচ্ছিন্নতা: এক্সএলপিই (ক্রস-লিঙ্কড পলিথিন), চমৎকার বৈদ্যুতিক এবং তাপীয় বৈশিষ্ট্য প্রদান করে।
আইসোলেশন স্ক্রিন: এক্সট্রুড সেমি-কন্ডাক্টিভ স্তর, প্রায়ই ধাতব স্ক্রিন (যেমন, তামা টেপ) সঙ্গে মিলিত।
ধাতব স্ক্রিন: তামা টেপ স্ক্রিন
বর্ম: ইস্পাত টেপ বর্ম (এসটিএ), আঘাত এবং ক্ষয় বিরুদ্ধে শক্তিশালী যান্ত্রিক সুরক্ষা প্রদান করে।
বাহ্যিক আবরণ: টেকসই এবং UV- প্রতিরোধী পিভিসি বা পিই গহ্বর, আর্দ্রতা, রাসায়নিক এবং পরিবেশগত চাপ থেকে তারের রক্ষা করে।
সাধারণ অ্যাপ্লিকেশন
প্রাথমিক ও গৌণ বিতরণ নেটওয়ার্ক
শিল্প কমপ্লেক্স এবং আবাসিক এলাকার জন্য ভূগর্ভস্থ বিদ্যুৎ সরবরাহ
ক্যাবল চ্যানেল এবং খাঁচায় ইনস্টলেশন
ইনডোর অ্যাপ্লিকেশন যেমন সুইচগ্রিপ এবং ট্রান্সফরমার সংযোগ
ব্যয় সংবেদনশীল অবকাঠামো প্রকল্প
উত্পাদন মান & ভোল্টেজ
মানদণ্ড: আইইসি ৬০৫০২-২, বিএস ৬৬২২ অথবা গ্রাহকের প্রয়োজন অনুযায়ী।
নামমাত্র ভোল্টেজ:6কেভি থেকে ৩৫ কেভি পর্যন্ত।
মূল সংখ্যা: একক কোর বা তিন কোর।
টেকনিক্যাল স্পেসিফিকেশন
|
প্যারামিটার |
বিস্তারিত |
|
ভোল্টেজ রেঞ্জ |
৬-৩৫ কিলোভোল্ট |
|
কন্ডাক্টর |
অ্যালুমিনিয়াম, ক্লাস ২ স্ট্র্যান্ডড |
|
বিচ্ছিন্নতা |
এক্সএলপিই |
|
বর্মের ধরন |
স্টীল টেপ বর্মড (এসটিএ) |
|
বাহ্যিক আবরণ |
পিভিসি / পিই |
|
ম্যাক্স, কন্ডাক্টর টেম্প। |
90°C (স্বাভাবিক), 250°C (শর্ট সার্কিট) |
|
ক্রস-সেকশন এলাকা |
৬৩০ মিমি২ পর্যন্ত অথবা প্রয়োজন অনুযায়ী |
উপলব্ধ বৈচিত্র
বর্ম: STA (স্টিল টেপ আর্মার) এবং SWA (স্টিল ওয়্যার আর্মার) বিকল্প উপলব্ধ।
গহ্বরের উপাদান: পিভিসি, পিই বা এইচডিপিই।
কোর: একক বা 3-কোর ডিজাইন উপলব্ধ।
|
স্বাভাবিক ক্রস সেকশন এলাকা ((মিমি2) |
অ্যাপ্রো কন্ডাক্টর ডায়ম্যাট ((মিমি) |
নাম্বার আইসোলেশন বেধ (মিমি) |
তামার টেপ বেধ (মিমি) |
তামার তারের স্ক্রিনের আয়তন ((মিমি2) |
আনুমানিক বিচ্ছিন্নতা ব্যাসার্ধ ((মিমি) |
নাম্বার রক্ষাকবচ বেধ (মিমি) |
নাম্বার গ্যাসের বেধ (মিমি) |
মোট ব্যাসার্ধ (মিমি) |
আনুমানিক ওজন (কেজি/কিমি) |
|
|
|
|
|
|
|
|
|
|
|
সিইউ |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
ঝেংলান কেবল টেকনোলজি প্রতিযোগিতামূলক কারখানার সরাসরি মূল্য, দ্রুত সীসা সময় এবং সম্পূর্ণ টাইপ-পরীক্ষার প্রতিবেদন সহ আইইসি 60502-2 প্রত্যয়িত এমভি তারগুলি সরবরাহ করে। কাস্টমাইজড উদ্ধৃতির জন্য আমাদের সাথে যোগাযোগ করুন।
