18/30kv STA বর্মযুক্ত এমভি পাওয়ার ক্যাবল একক কোর 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC

18/30kv STA বর্মযুক্ত এমভি পাওয়ার ক্যাবল একক কোর 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC

অ্যাপ্লিকেশনঃ

18/30kv STA বর্মযুক্ত এমভি পাওয়ার ক্যাবল একক কোর 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC প্রধানত বিদ্যুৎ সরবরাহ স্টেশনে ইনস্টলেশনের জন্য উপযুক্ত, ঘরের ভিতরে, তারের নলগুলিতে, সুরক্ষিত স্থাপনের সাথে বাইরে, ভূগর্ভস্থ এবং শিল্পের জন্য তারের ট্রেতে ইনস্টলেশনের জন্য উপযুক্ত,সুইচ-বোর্ড এবং বিদ্যুৎ কেন্দ্র.

স্ট্যান্ডার্ডঃ

GB/T127062, আইইসি ৬০৫০২ এর সমতুল্য।2.DIN VDE 0276-620, HD 620, EN 60228, আইইসি 60502-2
আইইসি/ইএন ৬০৩৩২-২ অনুযায়ী অগ্নি প্রতিরোধক

18/30kv STA বর্মযুক্ত এমভি পাওয়ার ক্যাবল একক কোর 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC ক্যাবল নির্মাণ

কন্ডাক্টর

অ্যালুমিনিয়াম বা তামা কন্ডাক্টর ঐচ্ছিক। 630mm2 পর্যন্ত কন্ডাক্টর বৃত্তাকার, কম্প্যাক্ট এবং স্ট্র্যাংড হবে এবং আইইসি 60228 ক্লাস 2 মেনে চলবে।

কন্ডাক্টর স্ক্রিন

এটি একটি অর্ধ-পরিবাহী ক্রস-লিংকযোগ্য যৌগের একটি এক্সট্রুডেড স্তর হবে যা নিরোধক এবং নিরোধক পর্দার সাথে কন্ডাক্টরের উপর একই সাথে ট্রিপল এক্সট্রুশন প্রক্রিয়াতে প্রয়োগ করা হবে।

বিচ্ছিন্নতা

এটি এক্সএলপিইর একটি এক্সট্রুডেড স্তর হবে, যা কন্ডাক্টর স্ক্রিন এবং আইসোলেশন স্ক্রিনের সাথে ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে কন্ডাক্টর স্ক্রিনের উপরে প্রয়োগ করা হবে।

আইসোলেশন স্ক্রিন

এটি একটি অর্ধ-পরিবাহী ক্রস-লিংকযোগ্য যৌগের একটি স্তর হবে যা বিচ্ছিন্নতার উপরে ট্রিপল এক্সট্রুশন প্রক্রিয়া দ্বারা প্রয়োগ করা হবে।

কন্ডাক্টর স্ক্রিন, নিরোধক এবং নিরোধক স্ক্রিন সাধারণত ট্রিপল স্তর এক্সট্রুশন গ্রহণ করেকারুশিল্প(যাএটি একটি একক উচ্চ নির্ভুলতা অপারেশন যা স্তরগুলির মধ্যে যে কোনও দূষণের সম্ভাবনা দূর করে যা বৈদ্যুতিক ক্ষেত্রে অনিয়ম সৃষ্টি করতে পারে) ।সাবধানে উপাদান নির্বাচন এবং প্রক্রিয়া পরামিতি বিশেষ মনোযোগ দ্বারা, আমরা প্রযোজ্য জাতীয় বা আন্তর্জাতিক মানদণ্ড অনুযায়ী প্রয়োজনীয় ডিগ্রী stripping শক্তি সঙ্গে নিরোধক পর্দা স্তর উত্পাদন।

ধাতব পর্দা

এটি একটি তামার টেপ স্তর গঠিত হবে যা ইনসুলেশন স্ক্রিনের উপর ওভারলেপ সহ হেলিক্যালভাবে প্রয়োগ করা হবে। গ্রাহকের প্রয়োজনীয়তা অনুসারে ধাতব স্ক্রিনের অন্যান্য সংমিশ্রণগুলিও অনুরোধের ভিত্তিতে সরবরাহ করা যেতে পারে।

শ্যাটের উপরে

একটি এক্সট্রুডেড স্তরটি প্যান্টারের উপরে প্যান্টারযুক্ত তারের ক্ষেত্রে এবং প্যান্টারযুক্ত তারের ক্ষেত্রে কোষের উপরে প্রয়োগ করা হয়। বাইরের আবরণ উপাদানটি পিভিসি, পিই, এইচডিপিই বা এমডিপিই হতে পারে।

মাঝারি ভোল্টেজ ক্যাবলগুলি সাধারণত BS 6622 বা IEC 60502 এর সাথে সামঞ্জস্যপূর্ণ লাল পিভিসি ওভারহেড দিয়ে সরবরাহ করা হয়।ইউভি বিকিরণের প্রভাব এবং পৃথক মাটির রচনাগুলির মতো বিভিন্ন ইনস্টলেশন বিবেচনার জন্য অন্যান্য রঙ সরবরাহ করা যেতে পারেগ্রিফাইট লেপযুক্ত গহ্বরের উপরে যেখানে গহ্বরের সাইট টেস্টিং প্রয়োজন সেখানে অ্যান্টি-টার্মিট ফর্মুলেশনও সরবরাহ করা যেতে পারে।

ক্যাবল শেলের উপর অগ্নি কর্মক্ষমতা

আইইসি 60332 স্ট্যান্ডার্ডের সাথে সম্মতি জানাতে ক্যাবলগুলিকে বিশেষ অগ্নি retardant পিভিসি overheads দিয়ে সরবরাহ করা যেতে পারে।আমরা BS 7211 এবং BS 6724 মান বা অন্যান্য সমতুল্য আন্তর্জাতিক মান অনুযায়ী কম ধোঁয়া হ্যালোজেন মুক্ত (LSZH) sheaths সঙ্গে তারের সরবরাহ করতে পারেন.

অপারেটিং বৈশিষ্ট্য

নামমাত্র শক্তি-ফ্রিপ্যুয়েন্সি ভোল্টেজ U0/U: 3.6/6kv~২৬/৩৫kv।

কন্ডাক্টরের সর্বাধিক অনুমোদিত অপারেটিং তাপমাত্রাঃ90oC.

কন্ডাক্টরের সর্বাধিক শর্ট সার্কিট তাপমাত্রা 2500C অতিক্রম করবে না (5 সেকেন্ডের সর্বোচ্চ সময়কাল)

একক কোর ক্যাবলের নমন ব্যাসার্ধ ক্যাবলের ব্যাসার্ধের ২০ গুণ কম হওয়া উচিত নয়।

মাল্টি-কোর ক্যাবলের বাঁক ব্যাসার্ধ ক্যাবলের ব্যাসের ১৫ গুণ কম হওয়া উচিত নয়।

18/30kv STA বর্মযুক্ত এমভি পাওয়ার ক্যাবল একক কোর 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC পরামিতিঃ

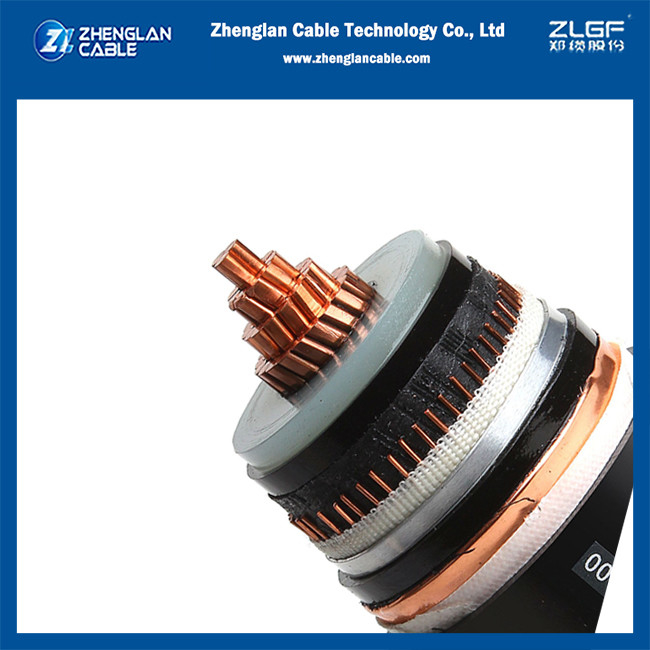

18/30kv STA বর্মযুক্ত এমভি পাওয়ার ক্যাবল একক কোর 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC ছবি

কেন ঝেংলান ক্যাবল বেছে নিন:

• OEM/ODM পরিষেবা প্রদান;
• পণ্যগুলি GB, IEC, BS, ASTM, DIN, VDE এবং JIS স্ট্যান্ডার্ডগুলির সাথে সামঞ্জস্যপূর্ণ; গ্রাহকের স্ট্যান্ডার্ড requirments গৃহীত;
• আইএসও ৯০০১ এর সাথে সার্টিফাইডঃ2015, আইএসও ১৪০০১ঃ২০১৫ এবং ওএইচএসএএস ১৮০০১ঃ2007;
• নিবন্ধিত মূলধন ৩০ মিলিয়ন ডলার এবং কারখানাটি ৬০,০০০ মিটার এলাকা জুড়ে রয়েছে;
• উন্নত পরীক্ষার সরঞ্জাম এবং পদ্ধতি, কারখানার আগে ১০০% পরিদর্শন;
• পর্যাপ্ত স্টক এবং সর্বোচ্চ দক্ষ শিপিং সময় গ্যারান্টিযুক্ত;
• পেশাদার প্রাক-বিক্রয় এবং বিক্রয়োত্তর সেবা প্রদান
