পণ্যের বিবরণ
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: Zhenglan Cable
সাক্ষ্যদান: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
মডেল নম্বার: 6-10kv সিঙ্গেল ফেজ কপার ক্যাবল cu-xlpe-pvc MV পাওয়ার ক্যাবল 1Cx120sqmm IEC60502-2
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 3000 মি
মূল্য: আলোচনা সাপেক্ষ
প্যাকেজিং বিবরণ: কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম, গ্রাহকের অনুরোধ হিসাবে
ডেলিভারি সময়: বাল্ক অর্ডারের জন্য 15 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি,
উপাদান: |
সিইউ |
আউট খাপ রঙ: |
কালো |
কোর: |
একক কোর |
তারের ড্রাম দৈর্ঘ্য: |
অনুরোধ অনুযায়ী |
চরিত্রযুক্ত: |
নিরস্ত্র |
স্পেসিফিকেশন: |
CU/XLPE/CTS/PVC |
নাম: |
6-10kv সিঙ্গেল ফেজ কপার ক্যাবল cu-xlpe-pvc MV পাওয়ার ক্যাবল 1Cx120sqmm IEC60502-2 |
রেফারেন্স স্ট্যান্ডার্ড: |
IEC60502-2 |
উপাদান: |
সিইউ |
আউট খাপ রঙ: |
কালো |
কোর: |
একক কোর |
তারের ড্রাম দৈর্ঘ্য: |
অনুরোধ অনুযায়ী |
চরিত্রযুক্ত: |
নিরস্ত্র |
স্পেসিফিকেশন: |
CU/XLPE/CTS/PVC |
নাম: |
6-10kv সিঙ্গেল ফেজ কপার ক্যাবল cu-xlpe-pvc MV পাওয়ার ক্যাবল 1Cx120sqmm IEC60502-2 |
রেফারেন্স স্ট্যান্ডার্ড: |
IEC60502-2 |
6-10kv একক ফেজ কপার কেবল cu-xlpe-cts-pvc MV পাওয়ার কেবল 1Cx120sqmm IEC60502-2 ব্যবহার:
6-10kv একক ফেজ কপার কেবল cu-xlpe-cts-pvc MV পাওয়ার কেবল 1Cx120sqmm IEC60502-212/20(24)KV এবং 50Hz ফ্রিকোয়েন্সির মধ্যে নামমাত্র ভোল্টেজ Uo/U সহ বৈদ্যুতিক শক্তি বিতরণের জন্য ডিজাইন করা হয়েছে। এগুলি পাওয়ার সাপ্লাই স্টেশন, ইন্ডোর এবং কেবল ডাক্ট, আউটডোর, ভূগর্ভস্থ এবং জলের মধ্যে ইনস্টলেশনের জন্য উপযুক্ত, সেইসাথে শিল্প, সুইচবোর্ড এবং পাওয়ার স্টেশনের জন্য কেবল ট্রেতে ইনস্টলেশনের জন্য।
মান:
IEC 60502 পার্ট 2(3.6/6KV থেকে 18/30KV)
কেবল গঠন
আমরা অত্যন্ত বিশেষায়িত প্ল্যান্ট, অত্যাধুনিক গবেষণা সুবিধা এবং 6KV পর্যন্ত ব্যবহারের জন্য XLPE ইনসুলেটেড কেবল এবং 35 KV পর্যন্ত ভোল্টেজে ব্যবহারের জন্য XLPE ইনসুলেটেড কেবল তৈরির জন্য প্রয়োজনীয় সতর্ক গুণমান নিয়ন্ত্রণ পদ্ধতি গ্রহণ করি।
পরিবাহী
অ্যালুমিনিয়াম বা কপার পরিবাহী ব্যবহার করা হয়। পরিবাহীগুলি বৃত্তাকার, সংকুচিত এবং স্ট্র্যান্ডেড হবে এবং IEC 60228 ক্লাস 2 মেনে চলবে।
পরিবাহী স্ক্রিন
এটি পরিবাহীর উপর একটি এক্সট্রুড সেমি-কন্ডাক্টিং ক্রসলিঙ্কেবল কম্পাউন্ডের স্তর হবে যা ইনসুলেশন এবং ইনসুলেশন স্ক্রিনের সাথে একই সাথে ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে প্রয়োগ করা হয়। ট্রিপল এক্সট্রুশন একটি একক উচ্চ-নির্ভুল অপারেশন যা স্তরগুলির মধ্যে কোনও দূষণের সম্ভাবনা দূর করে যা বৈদ্যুতিক ক্ষেত্রে অনিয়ম তৈরি করতে পারে। সতর্ক উপাদান নির্বাচন এবং প্রক্রিয়া প্যারামিটারে বিশেষ মনোযোগ দিয়ে, আমরা প্রযোজ্য জাতীয় বা আন্তর্জাতিক মান দ্বারা নির্ধারিত প্রয়োজনীয় স্ট্রিপিং ফোর্সের ডিগ্রি সহ ইনসুলেশন স্ক্রিন স্তরগুলি তৈরি করি।
ইনসুলেশন
এটি পরিবাহী স্ক্রিনের উপর ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে XLPE এর একটি এক্সট্রুড স্তর হবে যা পরিবাহী স্ক্রিন এবং ইনসুলেশন স্ক্রিনের সাথে একসাথে প্রয়োগ করা হয়।
ইনসুলেশন স্ক্রিন
এটি সেমি-কন্ডাক্টিং ক্রসলিঙ্কেবল কম্পাউন্ডের একটি স্তর হবে যা ইনসুলেশনের উপর ট্রিপল এক্সট্রুশন প্রক্রিয়ার মাধ্যমে প্রয়োগ করা হবে।
ধাতব স্ক্রিন
এটি ইনসুলেশন স্ক্রিনের উপর ওভারল্যাপ সহ হেলিক্যালি প্রয়োগ করা কপার টেপের একটি স্তর নিয়ে গঠিত হবে। গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ধাতব স্ক্রিনের অন্যান্য সংমিশ্রণও অনুরোধে সরবরাহ করা যেতে পারে।
লেয়িং-আপ
তিনটি কোর কেবলের ক্ষেত্রে, তিনটি কোরকে ইন্টারস্টিসে পলিপ্রোপিলিন (পিপি) ফিলারগুলির মতো নন-হাইগ্রোস্কোপিক ফিলার দিয়ে লে আপ করা হয় এবং একটি বাইন্ডার টেপ একটি ওভারল্যাপ দিয়ে প্রয়োগ করা হয়। এই বাইন্ডার টেপগুলি পিভিসি বা ফোমড পলিথিন হতে পারে।
ওভার শিথ
আর্মর্ড কেবলগুলির ক্ষেত্রে আর্মারের উপর এবং আনআর্মর্ড কেবলগুলির ক্ষেত্রে লে আপ করা কোরগুলির উপর একটি এক্সট্রুড স্তর প্রয়োগ করা হয়। বাইরের শিথ উপাদান পিভিসি, পিই, এইচডি পিই বা এমডিপিই হতে পারে। আমাদের
মাঝারি ভোল্টেজ কেবলগুলি সাধারণত লাল পিভিসি ওভার শিথ সহ সরবরাহ করা হয় যা বিএস 6622 বা আইইসি 60502 মেনে চলে। ইউভি বিকিরণ এবং ভিন্ন মাটির গঠনের প্রভাবের মতো ইনস্টলেশন বিবেচনার জন্য অন্যান্য রঙ সরবরাহ করা যেতে পারে। অ্যান্টি-টারমাইট ফর্মুলেশনগুলি গ্রাফাইট-কোটেড ওভার শিথ ছাড়াও সরবরাহ করা যেতে পারে যেখানে শিথের অন-সাইট টেস্টিং প্রয়োজন।
আগুন কর্মক্ষমতা উপর কেবল শিথ
কেবলগুলি আইইসি 60332 স্ট্যান্ডার্ড মেনে চলার জন্য বিশেষ ফ্লেম রিটার্ড্যান্ট পিভিসি ওভার শিথ সহ সরবরাহ করা যেতে পারে। আমরা বিএস 7211 এবং বিএস 6724 স্ট্যান্ডার্ড বা অন্যান্য সমতুল্য আন্তর্জাতিক স্ট্যান্ডার্ড অনুযায়ী লো স্মোক হ্যালোজেন ফ্রি (LSZH) শিথ সহ কেবল সরবরাহ করতে পারি।
6-10kv একক ফেজ কপার কেবল cu-xlpe-cts-pvc MV পাওয়ার কেবল 1Cx120sqmm IEC60502-2 রেফারেন্স প্রযুক্তিগত পরামিতি
|
নামমাত্র। ক্রস- সেকশন এলাকা |
আনআর্মর্ড কেবল | অ্যালুমিনিয়াম ওয়্যার আর্মর্ড কেবল | |||||||||||
|
নামমাত্র। ইনসুলেশন বেধ |
কপার টেপ বেধ |
কপার ওয়্যার স্ক্রিন এলাকা* |
নামমাত্র। শিথ বেধ |
প্রায়। সামগ্রিক ব্যাস |
ওজন |
নামমাত্র। বেডিং বেধ |
আর্মার ওয়্যার আকার |
নামমাত্র। শিথ বেধ |
প্রায়। সামগ্রিক ব্যাস |
ওজন | |||
| Cu | AL | CU | AL | ||||||||||
| mm² | mm | mm | mm² | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
| 16 | 3.4 | 0.1 | 16 | 1.8 | 18 | 450 | 350 | 1.2 | 1.6 | 1.8 | 24 | 770 | 670 |
| 25 | 3.4 | 0.1 | 16 | 1.8 | 20 | 560 | 400 | 1.2 | 1.6 | 1.8 | 25 | 910 | 750 |
| 35 | 3.4 | 0.1 | 16 | 1.8 | 21 | 680 | 460 | 1.2 | 1.6 | 1.8 | 26 | 1040 | 820 |
| 50 | 3.4 | 0.1 | 16 | 1.8 | 22 | 810 | 520 | 1.2 | 1.6 | 1.8 | 28 | 1190 | 900 |
| 70 | 3.4 | 0.1 | 16 | 1.8 | 24 | 1050 | 620 | 1.2 | 1.6 | 1.9 | 29 | 1470 | 1040 |
| 95 | 3.4 | 0.1 | 16 | 1.8 | 25 | 1320 | 730 | 1.2 | 1.6 | 2.0 | 31 | 1780 | 1190 |
| 120 | 3.4 | 0.1 | 16 | 1.8 | 27 | 1580 | 840 | 1.2 | 2.0 | 2.0 | 34 | 2150 | 1410 |
| 150 | 3.4 | 0.1 | 25 | 1.9 | 28 | 1880 | 960 | 1.2 | 2.0 | 2.1 | 35 | 2480 | 1560 |
| 185 | 3.4 | 0.1 | 25 | 1.9 | 30 | 2250 | 1100 | 1.2 | 2.0 | 2.1 | 37 | 2890 | 1730 |
| 240 | 3.4 | 0.1 | 25 | 2.0 | 33 | 2870 | 1350 | 1.2 | 2.0 | 2.2 | 40 | 3570 | 2050 |
| 300 | 3.4 | 0.1 | 25 | 2.1 | 35 | 3490 | 1580 | 1.2 | 2.0 | 2.3 | 42 | 4230 | 2330 |
| 400 | 3.4 | 0.1 | 35 | 2.2 | 39 | 4350 | 1920 | 1.3 | 2.5 | 2.4 | 47 | 5320 | 2890 |
| 500 | 3.4 | 0.1 | 35 | 2.2 | 39.9 | 5235 | 2240 | 1.4 | 2.5 | 2.5 | 51 | 6510 | 3530 |
| 630 | 3.4 | 0.1 | 35 | 2.3 | 43.7 | 6675 | 2765 | 1.5 | 2.5 | 2.6 | 56 | 7960 | 4050 |
একক কোর 18/30KV ডাইমেনশনাল ডেটা
|
নামমাত্র। ক্রস- সেকশন এলাকা |
আনআর্মর্ড কেবল | অ্যালুমিনিয়াম ওয়্যার আর্মর্ড কেবল | |||||||||||
|
নামমাত্র। ইনসুলেশন বেধ |
কপার টেপ বেধ |
কপার ওয়্যার স্ক্রিন এলাকা* |
নামমাত্র। শিথ বেধ |
প্রায়। সামগ্রিক ব্যাস |
ওজন |
নামমাত্র। বেডিং বেধ |
আর্মার ওয়্যার আকার |
নামমাত্র। শিথ বেধ |
প্রায়। সামগ্রিক ব্যাস |
ওজন | |||
| CU | AL | Cu | AL | ||||||||||
| mm² | mm | mm | mm² | mm | mm | kg/km | mm | mm | mm | mm | kg/km | ||
| 50 | 8.0 | 0.1 | 16 | 2.0 | 31 | 1250 | 960 | 1.2 | 2.0 | 2.2 | 38 | 1910 | 1640 |
| 70 | 8.0 | 0.1 | 16 | 2.0 | 34 | 1510 | 1090 | 1.2 | 2.0 | 2.3 | 41 | 2240 | 1820 |
| 95 | 8.0 | 0.1 | 16 | 2.1 | 35 | 1830 | 1240 | 1.2 | 2.0 | 2.3 | 42 | 2570 | 1980 |
| 120 | 8.0 | 0.1 | 16 | 2.1 | 37 | 2110 | 1360 | 1.3 | 2.5 | 2.4 | 45 | 3060 | 2310 |
| 150 | 8.0 | 0.1 | 25 | 2.2 | 38 | 2420 | 1510 | 1.3 | 2.5 | 2.5 | 47 | 3430 | 2510 |
| 185 | 8.0 | 0.1 | 25 | 2.2 | 40 | 2830 | 1680 | 1.3 | 2.5 | 2.5 | 50 | 3890 | 2720 |
| 240 | 8.0 | 0.1 | 25 | 2.3 | 43 | 3500 | 1980 | 1.4 | 2.5 | 2.6 | 52 | 4630 | 3120 |
| 300 | 8.0 | 0.1 | 25 | 2.4 | 45 | 4150 | 2250 | 1.4 | 2.5 | 2.7 | 54 | 5330 | 3430 |
| 400 | 8.0 | 0.1 | 35 | 2.5 | 49 | 5070 | 2640 | 1.5 | 2.5 | 2.8 | 58 | 6360 | 3930 |
| 500 | 8.0 | 0.1 | 35 | 2.6 | 52 | 5945 | 2965 | 1.6 | 2.5 | 2.9 | 61 | 7670 | 4490 |
| 630 | 8.0 | 0.1 | 35 | 2.7 | 56 | 7445 | 3555 | 1.7 | 2.5 | 3.0 | 65 | 8870 | 5020 |

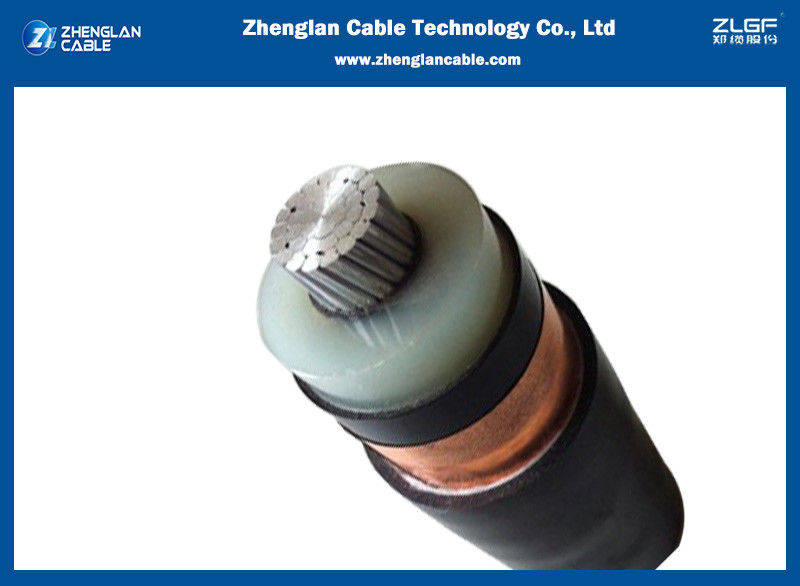

6-10kv একক ফেজ কপার কেবল cu-xlpe-cts-pvc MV পাওয়ার কেবল 1Cx120sqmm IEC60502-2 ছবি
6-10kv একক ফেজ কপার কেবল cu-xlpe-cts-pvc MV পাওয়ার কেবল 1Cx120sqmm IEC60502-2 প্যাকেজ
কেবল টেস্টিং
ঝেনগলান কেবল টেকনোলজি কোং, লিমিটেড সম্পর্কে
ঝেনগলান কেবল টেকনোলজি কোং, লিমিটেড, পূর্বে হেনান ঝেংঝো কেবল কোং, লিমিটেড নামে পরিচিত, চীনের তার এবং কেবল শিল্পের অন্যতম বৃহৎ মেরুদণ্ডী উদ্যোগ। কোম্পানির নিবন্ধিত মূলধন প্রায় 4 মিলিয়ন 6 হাজার ইউয়ান এবং এর সদর দপ্তর ঝেংঝো হাই রেলওয়ে স্টেশনের গ্রীনল্যান্ড সেন্টারের সাউথ টাওয়ারের 49 তলায় (পেট্রোনাস টুইন টাওয়ার্স) অবস্থিত। কারখানাটি উঝি শিল্প এলাকার ঝেংঝো কেবল সায়েন্স অ্যান্ড টেকনোলজি ইন্ডাস্ট্রিয়াল পার্কে অবস্থিত। এটি একটি আধুনিক শিল্প পার্ক যা উন্নত গবেষণা ও উন্নয়ন প্রযুক্তি এবং উৎপাদন প্রযুক্তিকে একীভূত করে।
কেন ঝেনগলান কেবল বেছে নেবেন:
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. আপনার কোম্পানি কি একটি কারখানা নাকি একটি ট্রেড কোম্পানি?
কারখানা, চীনে 20 বছরের বেশি
2. আমি কতক্ষণ নমুনা পেতে আশা করতে পারি?
আপনি মালবাহী চার্জ পরিশোধ করার পর এবং আমাদের নিশ্চিত ফাইলগুলি পাঠানোর পর, নমুনাগুলি 3-7 দিনের মধ্যে বিতরণের জন্য প্রস্তুত হবে। নমুনাগুলি আপনাকে এক্সপ্রেসের মাধ্যমে পাঠানো হবে এবং 3~7 দিনের মধ্যে পৌঁছাবে। আপনার যদি কোনও অ্যাকাউন্ট না থাকে তবে আপনি আপনার নিজস্ব এক্সপ্রেস অ্যাকাউন্ট ব্যবহার করতে পারেন বা আমাদের প্রি-পে করতে পারেন।
3. আপনার পেমেন্ট শর্তাবলী কি?
আমরা সাধারণত T/T 30% আমানত, 70% ব্যালেন্স ডেলিভারির আগে প্রধান পেমেন্ট শর্তাবলী হিসাবে গ্রহণ করি, এবং অন্যান্য পেমেন্টও আলোচনা করা যেতে পারে। আলিবাবাতে ট্রেড অ্যাসুরেন্সও উপলব্ধ।
4. ডেলিভারির সময় কি?
নমুনা অর্ডারের জন্য 3~5 দিন প্রয়োজন। আনুষ্ঠানিক অর্ডারের পরিমাণ নির্ভর করে। সাধারণত আপনার পেমেন্ট পাওয়ার পর 7-30 দিন প্রয়োজন।
5. আপনার MOQ কি?
সাধারণত মাঝারি ভোল্টেজ পাওয়ার কেবলের জন্য MOQ 1000 মিটার।
