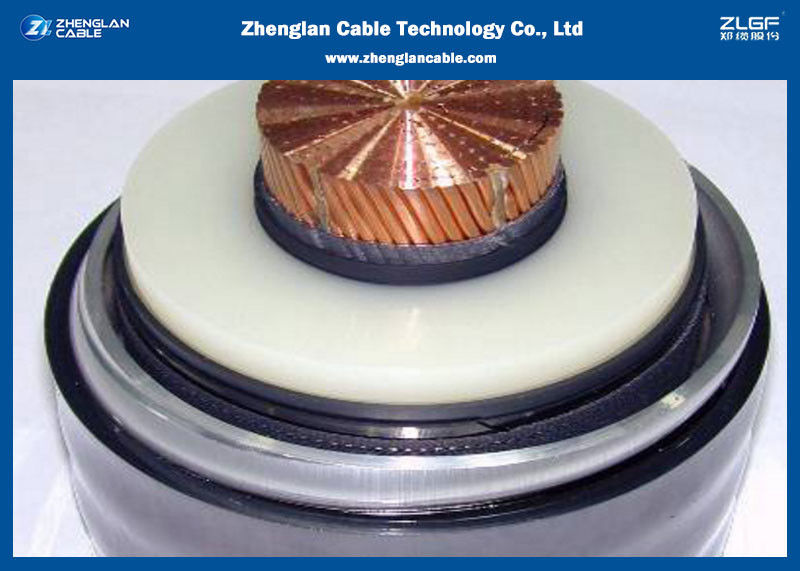

এক্সএলপিই বিচ্ছিন্নতার সাথে 12/20 কেভি আইসোলেটেড সিঙ্গল কোর বর্মড পাওয়ার ক্যাবল (সিইউ/এক্সএলপিই/এলএসজেডএইচ/ডিএসটিএ)

12/20KV মাঝারি ভোল্টেজ একক কোর পাওয়ার কেবল (আর্মর্ড), IEC 60502/60228 অনুযায়ী ইনসুলেটেড কেবল

প্রয়োগ:

একক কোর কেবলগুলি 3.8/6.6KV থেকে 19/33KV পর্যন্ত নামমাত্র ভোল্টেজ Uo/U এবং 50Hz ফ্রিকোয়েন্সিতে বৈদ্যুতিক শক্তি বিতরণের জন্য ডিজাইন করা হয়েছে। এগুলি মূলত পাওয়ার সাপ্লাই স্টেশন, ইন্ডোর এবং কেবল ডাক্ট, আউটডোর, ভূগর্ভস্থ এবং জলের মধ্যে ইনস্টলেশনের জন্য উপযুক্ত, সেইসাথে শিল্প, সুইচবোর্ড এবং পাওয়ার স্টেশনের জন্য কেবল ট্রেতে ইনস্টলেশনের জন্য।

মান:
BS 6622
BS 7835 (LSZH সংস্করণ)

দ্রষ্টব্য: একক কোর কেবল BS 6622/BS 7835/IEC 60502/VDE 0276 অনুযায়ী

কেবলের বৈশিষ্ট্য

এমভি কেবলগুলির জন্য আমরা যে বিশেষ বৈশিষ্ট্যগুলি সরবরাহ করতে পারি:

l জলরোধী নির্মাণ (রেডিয়াল এবং অনুদৈর্ঘ্য উভয়ই)।

l সীসা শীথ বিকল্প হিসাবে উপলব্ধ।

l ভারী কম্পন প্রতিরোধী।

l জয়েন্টগুলির সংখ্যা কমাতে দীর্ঘ ডেলিভারি দৈর্ঘ্যে উপলব্ধ।

l 630mm² পর্যন্ত কপার বা অ্যালুমিনিয়াম কন্ডাক্টর।

l কপার তার বা টেপ দিয়ে তৈরি ধাতব শীথ এবং রেডিয়াল আর্দ্রতা বাধা।

l বাইরের PE জ্যাকেটের জন্য বিভিন্ন বিকল্প (LDPE, MDPE & HDPE)।

l LSF, LSZH & FRPVC এর জন্য বিভিন্ন বিকল্প, BS 7835, IEC 60332 ইত্যাদির মতো অ্যান্টি-টারমাইট বা UV প্রতিরোধী।

l স্ট্রিপেবল ইনসুলেশন স্ক্রিন।

l কপার টেপের একাধিক স্তর বা কপার তার এবং টেপের সংমিশ্রণ দিয়ে তৈরি ধাতব স্ক্রিন যাতে আর্থ ফল্ট কারেন্ট বহন ক্ষমতা বৃদ্ধি পায়।

l আর্মার ইনসার্ট করা হার্ড ড্রন কপার তারের মাধ্যমে আর্মার পরিবাহিতা বৃদ্ধি।

কেবল নির্মাণ

মাঝারি ভোল্টেজ কেবলগুলি মনোসিল প্রক্রিয়া ব্যবহার করে তৈরি করা হয়। আমরা অত্যন্ত বিশেষায়িত প্ল্যান্ট, অত্যাধুনিক গবেষণা সুবিধা এবং পুঙ্খানুপুঙ্খ মান নিয়ন্ত্রণ পদ্ধতি সরবরাহ করি যা 6KV পর্যন্ত ব্যবহারের জন্য PVC ইনসুলেটেড কেবল এবং 35 KV পর্যন্ত ভোল্টেজে ব্যবহারের জন্য XLPE/EPR ইনসুলেটেড কেবল তৈরির জন্য প্রয়োজনীয়। সমস্ত উপকরণ উৎপাদন প্রক্রিয়া জুড়ে পরিচ্ছন্নতা-নিয়ন্ত্রিত অবস্থায় রাখা হয় যাতে সমাপ্ত ইনসুলেশন উপকরণের সম্পূর্ণ সমজাতীয়তা নিশ্চিত করা যায়।

কন্ডাক্টর

অ্যালুমিনিয়াম বা কপার কন্ডাক্টর ব্যবহার করা হয়। 630mm² পর্যন্ত কন্ডাক্টরগুলি বৃত্তাকার, সংকুচিত এবং স্ট্র্যান্ডেড হবে এবং IEC 60228 ক্লাস 2 মেনে চলবে। 630mm² কন্ডাক্টরটি বৃত্তাকার স্ট্র্যান্ডেড টাইপের হবে যার উপর একটি সেমিকন্ডাক্টিং টেপের স্তর প্রয়োগ করা হবে।

কন্ডাক্টর স্ক্রিন

এটি একটি এক্সট্রুড সেমিকন্ডাক্টিং ক্রসলিঙ্কেবল কম্পাউন্ডের স্তর হবে যা ইনসুলেশন এবং ইনসুলেশন স্ক্রিনের সাথে একই সাথে ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে কন্ডাক্টরের উপর প্রয়োগ করা হয়। ট্রিপল এক্সট্রুশন একটি একক উচ্চ-নির্ভুল অপারেশন যা স্তরগুলির মধ্যে কোনও দূষণের সম্ভাবনা দূর করে যা বৈদ্যুতিক ক্ষেত্রে অনিয়ম তৈরি করতে পারে। সাবধানে উপাদান নির্বাচন এবং প্রক্রিয়া প্যারামিটারে বিশেষ মনোযোগ দিয়ে, আমরা প্রযোজ্য জাতীয় বা আন্তর্জাতিক মান দ্বারা নির্ধারিত প্রয়োজনীয় স্ট্রিপিং ফোর্সের ডিগ্রি সহ ইনসুলেশন স্ক্রিন স্তরগুলি তৈরি করি।

ইনসুলেশন

এটি ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে কন্ডাক্টর স্ক্রিনের উপর XLPE এর একটি এক্সট্রুড স্তর হবে যা কন্ডাক্টর স্ক্রিন এবং ইনসুলেশন স্ক্রিনের সাথে একসাথে প্রয়োগ করা হয়।

ইনসুলেশন স্ক্রিন

এটি একটি সেমিকন্ডাক্টিং ক্রসলিঙ্কেবল কম্পাউন্ডের একটি স্তর হবে যা ইনসুলেশনের উপর ট্রিপল এক্সট্রুশন প্রক্রিয়ার মাধ্যমে প্রয়োগ করা হবে।

ধাতব স্ক্রিন

এটি ইনসুলেশন স্ক্রিনের উপর হেলিক্যালি ওভারল্যাপ সহ প্রয়োগ করা কপার টেপের একটি স্তর নিয়ে গঠিত হবে। অনুরোধে গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ধাতব স্ক্রিনের অন্যান্য সংমিশ্রণও সরবরাহ করা যেতে পারে।

লেয়িং-আপ

তিনটি কোর কেবলের ক্ষেত্রে, তিনটি কোর ইন্টারস্টিসে পলিপ্রোপিলিন (পিপি) ফিলারগুলির মতো নন-হাইগ্রোস্কোপিক ফিলার দিয়ে লে আপ করা হয় এবং একটি বাইন্ডার টেপ ওভারল্যাপ সহ প্রয়োগ করা হয়। এই বাইন্ডার টেপগুলি পিভিসি বা ফোমড পলিথিনের হতে পারে।

অভ্যন্তরীণ শীথ (বেডিং) জন্য আর্মর্ড কেবল

আর্মর্ড কেবলগুলির জন্য লে আপ করা কোরগুলির উপর পিভিসি বা পিই এর একটি এক্সট্রুড স্তর প্রয়োগ করা হয়। পিভিসি সাধারণত গ্রেড ST2 এবং পিই গ্রেড ST7 হিসাবে IEC 60502 পার্ট 2 অনুযায়ী হয়।

আর্মারিং

আর্মর্ড কেবলগুলির ক্ষেত্রে, আর্মারটি অভ্যন্তরীণ শীথের উপর হেলিক্যালি প্রয়োগ করা হয়। একক কোর কেবলগুলির জন্য, এটি অ্যালুমিনিয়াম তারের এবং মাল্টিকোর কেবলগুলির জন্য, আর্মারটি নিম্নলিখিত বিকল্পগুলির মধ্যে একটি হতে পারে:

a) গ্যালভানাইজড স্টিল তার।

b) গ্যালভানাইজড স্টিল টেপ।

ওভার শীথ

আর্মর্ড কেবলগুলির ক্ষেত্রে আর্মারের উপর এবং আনআর্মর্ড কেবলগুলির ক্ষেত্রে লে আপ করা কোরগুলির উপর একটি এক্সট্রুড স্তর প্রয়োগ করা হয়। বাইরের শীথ উপাদান পিভিসি, পিই, এইচডি পিই বা এমডিপিই হতে পারে। আমাদের

মাঝারি ভোল্টেজ কেবলগুলি সাধারণত BS 6622 বা IEC 60502 মেনে লাল পিভিসি ওভার শীথ সহ সরবরাহ করা হয়। ইউভি বিকিরণ এবং ভিন্ন মাটির গঠনের প্রভাবের মতো ইনস্টলেশন বিবেচনার জন্য অন্যান্য রঙ সরবরাহ করা যেতে পারে। গ্রাফাইট-কোটেড ওভার শীথ ছাড়াও অ্যান্টি-টারমাইট ফর্মুলেশন সরবরাহ করা যেতে পারে যেখানে শীথের অন-সাইট টেস্টিং প্রয়োজন।

আগুন কর্মক্ষমতা উপর কেবল শীথ

কেবলগুলি IEC 60332 স্ট্যান্ডার্ড মেনে চলার জন্য বিশেষ শিখা প্রতিরোধক পিভিসি ওভার শীথ সহ সরবরাহ করা যেতে পারে। আমরা BS 7211 এবং BS 6724 স্ট্যান্ডার্ড বা অন্যান্য সমতুল্য আন্তর্জাতিক স্ট্যান্ডার্ড অনুযায়ী লো স্মোক হ্যালোজেন ফ্রি (LSZH) শীথ সহ কেবল সরবরাহ করতে পারি।

কেবল প্যারামিটার:
12/20KV মাঝারি ভোল্টেজ একক কোর পাওয়ার কেবল (আর্মর্ড)
