পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Zhenglan cable
সাক্ষ্যদান: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
মডেল নম্বার: 0.6 / 1 কেভি অক্সিজেন মুক্ত কপার কন্ডাক্টর, এক্সএলপিই অন্তরক,
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: গ্রাহকের অনুরোধ হিসাবে কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম
ডেলিভারি সময়: 7-10 কার্যদিবস
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
উপাদান: |
সিইউ |
আবেদন: |
শক্তির কারখানা |
অন্তরণ: |
এক্সএলপিই |
খাপ: |
পিভিসি |
বর্ম: |
SWA/STA |
স্ট্যান্ডার্ড: |
IEC60502, IEC, BS, UL, JIS |
উপাদান: |
সিইউ |
আবেদন: |
শক্তির কারখানা |
অন্তরণ: |
এক্সএলপিই |
খাপ: |
পিভিসি |
বর্ম: |
SWA/STA |
স্ট্যান্ডার্ড: |
IEC60502, IEC, BS, UL, JIS |

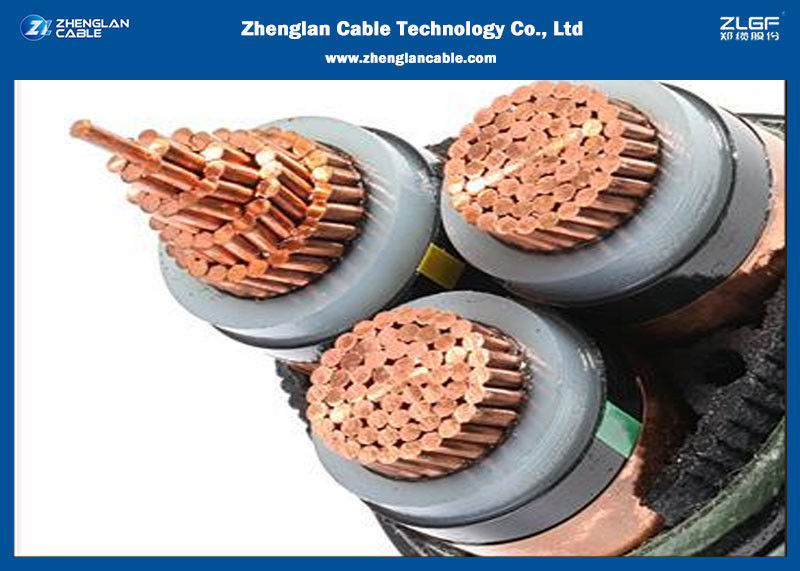

উচ্চ মানের 0.6/1kV অক্সিজেন মুক্ত কপার(আল) কন্ডাক্টর, এক্সএলপিই ইনসুলেটেড, পিভিসি শিথেড পাওয়ার ক্যাবল (N2XY/NA2XY)
আবেদন
ঘর, টানেল, তারের পরিখা এবং পাইপ মধ্যে পাড়া, এছাড়াও আলগা মাটিতে কবর দেওয়া যেতে পারে, তারের যান্ত্রিক বাহ্যিক শক্তি সহ্য করতে পারে না।একক-কোর তারের চুম্বকীয় পাইপে রাখা অনুমোদিত নয়।পাওয়ার স্টেশন, শিল্প, সুইচ গিয়ার এবং শহুরে পাওয়ার সাপ্লাই নেটওয়ার্কের জন্য ব্যবহৃত হয়।
মান
IEC 60502-1, IEC 60228 এর বেসিক ডিজাইন
চীন: GB/T 12706.2-2008
অনুরোধের ভিত্তিতে অন্যান্য মান যেমন BS7870, DIN এবং ICEA
তারের নির্মাণ
| কন্ডাক্টর | IEC 60228 অনুসারে কন্ডাক্টরগুলি ক্লাস 1 বা ক্লাস 2 হতে হবে প্লেইন বা মেটাল-কোটেড অ্যানিল্ড কপার বা প্লেইন অ্যালুমিনিয়ামের, অথবা ক্লাস 5-এর প্লেইন বা মেটাল-কোটেড কপারের। |
| কন্ডাক্টর আকৃতি | সার্কুলার স্ট্র্যান্ডেড বা কম্প্যাক্টেড সার্কুলার স্ট্র্যান্ডেড |
| চেহারা আকৃতি | বৃত্তাকার |
| অন্তরণ | XLPE নিরোধক উপাদান এবং বেধ হতে হবে IEC 60502-1 অনুযায়ী, 90°C একটানা অপারেশনের জন্য রেট করা হয়েছে। |
| খাপ উপাদান | IEC 60502-1 অনুযায়ী এক্সট্রুড পিভিসি টাইপ ST1/ST2।IEC 60332-3-22, IEC 60332-3-23 এবং IEC 60332-3-24, হ্যালোজেন মুক্ত উপাদান IEC60754-1/2 এবং এবং IEC 60684-2। |
বৈশিষ্ট্য
এক্সএলপিই ইনসুলেটেড পাওয়ার কেবলে যান্ত্রিক শক্তি, বার্ধক্য, পরিবেশগত চাপ এবং রাসায়নিক প্রতিরোধের বৈশিষ্ট্য রয়েছে, যা দীর্ঘ সময়ের জন্য উচ্চ তাপমাত্রার অবস্থায় কাজ করার জন্য উপলব্ধ।
বৈদ্যুতিক বৈশিষ্ট্য/কাজের অবস্থা
| রেটেড ভোল্টেজ Uo/U (Um) | 600/1000V, BS5467 |
| ইনস্টলেশন তাপমাত্রা | সর্বনিম্ন: 0°C, সর্বোচ্চ: 60°C |
| ইনস্টলেশনের ধরন | বহিরঙ্গন সরাসরি দাফন |
| অপারেটিং তাপমাত্রা | সর্বোচ্চ: 90° সে. |
| শর্ট-সার্কিট সর্বোচ্চ কন্ডাক্টর তাপমাত্রা: | 250°C |
| মিন.নমন ব্যাসার্ধ | মাল্টি-কোর নন-আর্মার্ড তারের জন্য 15 x কেবল ওডি |
প্যাকিং এর বিস্তারিত
1. স্ট্যান্ডার্ড সমুদ্র উপযোগী ড্রাম (কাঠের ড্রাম, কাঠের ইস্পাত ড্রাম, ইস্পাত ড্রাম) উপলব্ধ;
2. ড্রাম আকার কাস্টমাইজ করা যাবে বা ধারক সভা Max.load আকার;
3. ড্রাম সামগ্রিক ব্যাস 1 মিটার থেকে 2.5 মিটার হতে পারে;
4. প্লাস্টিকের টেপ বা নাইলন প্লাস্টিকের টেপে মোড়ানো রোলগুলিতে প্যাক করা নির্দিষ্ট দৈর্ঘ্য সহ গ্রাহকের প্রয়োজনের অধীনে।
| নামমাত্র ক্রস বিভাগ | কন্ডাক্টরের ব্যাস (প্রায়) | নামমাত্র অন্তরণ বেধ | নামমাত্র খাপ পুরুত্ব | সামগ্রিক ব্যাস (প্রায়) |
| মিমি^2 | মিমি | মিমি | মিমি | মিমি |
| 3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
| 3x35 | ৬.৭ | 0.9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | ৬৩.৩ |
