পণ্যের বিবরণ
উৎপত্তি স্থল: Henan, চীন
পরিচিতিমুলক নাম: Zhenglan Cable
সাক্ষ্যদান: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
মডেল নম্বার: 18 / 30KV একক কোর পাওয়ার কেবল (আর্মড)
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 300 মিটার
মূল্য: 1-100USD/m
প্যাকেজিং বিবরণ: কাঠের ড্রাম, কাঠ এবং ইস্পাত ড্রাম, গ্রাহকের অনুরোধ হিসাবে
ডেলিভারি সময়: 12 দিন বা গ্রাহকের অনুরোধ হিসাবে
পরিশোধের শর্ত: এল/সি, টি/টি,
যোগানের ক্ষমতা: 60000মিটার/দিন
উপাদান: |
CU&AL |
আউট খাপ রঙ: |
কালো বা কাস্টমাইজড |
মূল: |
1 কোর বা 3 কোর |
তারের চিহ্ন: |
কালি মুদ্রণ বা এমবসিং সামগ্রী কাস্টমাইজড |
তারের ড্রাম দৈর্ঘ্য: |
কাস্টমাইজড |
চরিত্রযুক্ত: |
STA/SWA আর্মার্ড |
উপাদান: |
CU&AL |
আউট খাপ রঙ: |
কালো বা কাস্টমাইজড |
মূল: |
1 কোর বা 3 কোর |
তারের চিহ্ন: |
কালি মুদ্রণ বা এমবসিং সামগ্রী কাস্টমাইজড |
তারের ড্রাম দৈর্ঘ্য: |
কাস্টমাইজড |
চরিত্রযুক্ত: |
STA/SWA আর্মার্ড |

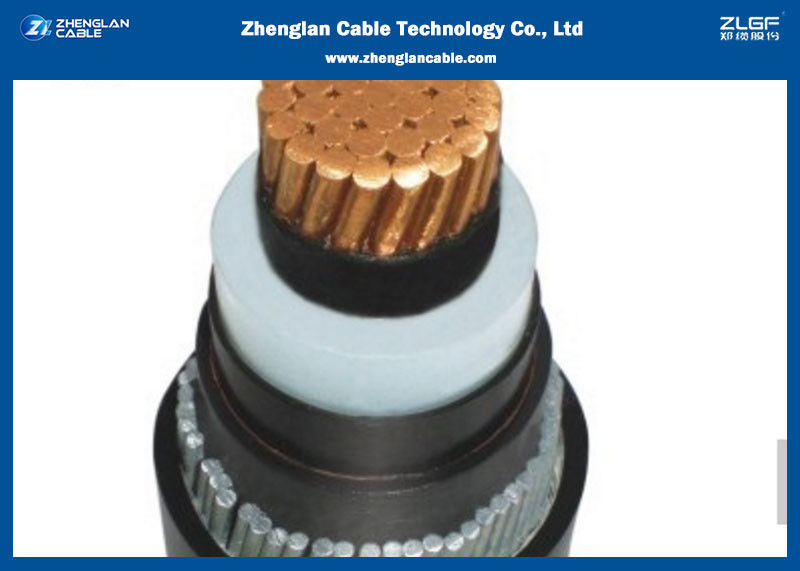

18/30KV MV সিঙ্গেল কোর আর্মার্ড পাওয়ার ক্যাবল, IEC 60502/60228 অনুযায়ী ইনসুলেটেড ক্যাবল
তারের নির্মাণ
কন্ডাক্টর
হয় অ্যালুমিনিয়াম বা কপার কন্ডাক্টর ব্যবহার করা হয়।630mm² পর্যন্ত কন্ডাক্টর বৃত্তাকার, কম্প্যাক্টেড এবং স্ট্র্যান্ডেড হবে এবং IEC 60228 ক্লাস 2 মেনে চলবে। 630mm² কন্ডাক্টর হবে সার্কুলার স্ট্র্যান্ডেড টাইপ যার উপর সেমি-কন্ডাক্টিং টেপের একটি স্তর প্রয়োগ করা হবে।
কন্ডাক্টর স্ক্রিন
এটি অর্ধ-পরিবাহী ক্রসলিংকযোগ্য যৌগের একটি বহির্মুখী স্তর হবে যা একযোগে ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে কন্ডাক্টরের উপর নিরোধক এবং নিরোধক পর্দার সাথে প্রয়োগ করা হয়।ট্রিপল এক্সট্রুশন একটি একক উচ্চ নির্ভুলতা অপারেশন যা স্তরগুলির মধ্যে যে কোনও দূষণের সম্ভাবনাকে দূর করে যা বৈদ্যুতিক ক্ষেত্রে অনিয়ম তৈরি করতে পারে।সাবধানে উপাদান নির্বাচন এবং প্রক্রিয়া পরামিতিগুলির প্রতি বিশেষ মনোযোগ দিয়ে, আমরা প্রযোজ্য জাতীয় বা আন্তর্জাতিক মান দ্বারা নির্ধারিত স্ট্রিপিং ফোর্সের প্রয়োজনীয় ডিগ্রি সহ ইনসুলেশন স্ক্রীন স্তরগুলি তৈরি করি।
অন্তরণ
এটি কন্ডাক্টর স্ক্রীন এবং ইনসুলেশন স্ক্রীন সহ ট্রিপল এক্সট্রুশন প্রক্রিয়ার অধীনে কন্ডাক্টর স্ক্রিনের উপর প্রয়োগ করা XLPE এর একটি এক্সট্রুড লেয়ার হবে।
নিরোধক পর্দা
এটি আধা-পরিবাহী ক্রসলিংকযোগ্য যৌগের একটি স্তর হবে যা নিরোধকের উপর ট্রিপল এক্সট্রুশন প্রক্রিয়া দ্বারা প্রয়োগ করা হবে।
ধাতব পর্দা
এটি তামার টেপের একটি স্তর নিয়ে গঠিত হবে যা অন্তরণ পর্দার উপর ওভারল্যাপ সহ helically প্রয়োগ করা হবে।গ্রাহকের প্রয়োজন অনুযায়ী ধাতব পর্দার অন্যান্য সমন্বয়ও অনুরোধে প্রদান করা যেতে পারে।
লেয়িং-আপ
তিনটি কোর ক্যাবলের ক্ষেত্রে, তিনটি কোর অ-হাইগ্রোস্কোপিক ফিলার যেমন পলিপ্রোপিলিন (পিপি) ফিলারের সাথে ইন্টারস্টিসিসে বিছানো থাকে এবং একটি ওভারল্যাপের সাথে একটি বাইন্ডার টেপ প্রয়োগ করা হয়।এই বাইন্ডার টেপগুলি পিভিসি বা ফোমযুক্ত পলিথিন হতে পারে।
সাঁজোয়া তারের জন্য ভিতরের খাপ (বিছানা)
PVC বা PE এর এক্সট্রুডেড স্তর সাঁজোয়া তারের জন্য পাড়া কোরের উপর প্রয়োগ করা হয়।IEC 60502 পার্ট 2 অনুযায়ী PVC সাধারণত গ্রেড ST2 এবং PE গ্রেড ST7 হয়।
আর্মারিং
সাঁজোয়া তারের ক্ষেত্রে, বর্মটি অভ্যন্তরীণ খাপের উপর হেলালিভাবে প্রয়োগ করা হয়।একক কোর তারের জন্য, এটি অ্যালুমিনিয়াম তারের এবং মাল্টিকোর তারের জন্য, বর্মটি নিম্নলিখিত বিকল্পগুলির মধ্যে একটি হতে পারে:
ক) গ্যালভানাইজড স্টিলের তার।
খ) গ্যালভানাইজড ইস্পাত টেপ।
খাপ উপর
সাঁজোয়া তারের ক্ষেত্রে বর্মের উপর একটি বহিষ্কৃত স্তর প্রয়োগ করা হয় এবং নিরস্ত্র তারের ক্ষেত্রে ওভার লেড আপ কোর প্রয়োগ করা হয়।বাইরের আবরণ উপাদান PVC, PE, HDPE বা MDPE হতে পারে।আমাদের
মাঝারি ভোল্টেজের তারগুলি সাধারণত BS 6622 বা IEC 60502 মেনে খাপের উপরে লাল PVC দিয়ে সরবরাহ করা হয়। অন্যান্য রঙগুলি ইনস্টলেশন বিবেচনার একটি পরিসীমা যেমন UV বিকিরণের প্রভাব এবং ভিন্ন ভিন্ন মাটির সংমিশ্রণ অনুসারে সরবরাহ করা যেতে পারে।গ্রাফাইট-কোটেড শীথগুলির সাথে সাথে অ্যান্টি-টার্মাইট ফর্মুলেশনগুলিও সরবরাহ করা যেতে পারে যেখানে খাপটির সাইটে পরীক্ষার প্রয়োজন হয়।
তারের চাদর উপর ফায়ার কর্মক্ষমতা
IEC 60332 মান মেনে চলার জন্য শীথগুলির উপর বিশেষ শিখা প্রতিরোধক PVC দিয়ে তারগুলিও সরবরাহ করা যেতে পারে।আমরা BS 7211 এবং BS 6724 মান বা অন্যান্য সমতুল্য আন্তর্জাতিক মান অনুযায়ী লো স্মোক হ্যালোজেন ফ্রি (LSZH) শীথ সহ তারগুলি সরবরাহ করতে পারি।
18/30KV MV সিঙ্গেল কোর আর্মার্ড পাওয়ার ক্যাবল, IEC 60502/60228 অনুযায়ী ইনসুলেটেড ক্যাবল
নামমাত্র ক্রস বিভাগ (mm2) | নিরোধকের নামমাত্র পুরুত্ব (মিমি) | আর্মারের আকার | আনুমানিক সামগ্রিক ব্যাস এবং ওজন | প্রস্তাবিত বর্তমান রেটিং (A) | |||||||||||||
ইস্পাত টেপ | সূক্ষ্ম ইস্পাত তার | YJV | YJY | YJV22 | YJV23 | YJV32 | YJV33 | ||||||||||
স্তর x পুরুত্ব | ব্যাস (মিমি) | সামগ্রিক ব্যাস (মিমি) | ওজন (কেজি/কিমি) | সামগ্রিক ব্যাস (মিমি) | ওজন (কেজি/কিমি) | সামগ্রিক ব্যাস (মিমি) | ওজন (কেজি/কিমি) | সামগ্রিক ব্যাস (মিমি) | ওজন (কেজি/কিমি) | সামগ্রিক ব্যাস (মিমি) | ওজন (কেজি/কিমি) | সামগ্রিক ব্যাস (মিমি) | ওজন (কেজি/কিমি) | মাটিতে | আকাশে | ||
50 | 8 | 2 x 0.5 | 2.5 | ৬৮.৩ | 4466 | ৬৮.৩ | 4167 | 74.1 | 6241 | 74.1 | 5906 | 78.8 | 9319 | 78.8 | 8940 | 219 | 216 |
70 | 8 | 2 x 0.5 | 2.5 | 72.2 | 5305 | 72.2 | 4979 | 78 | 7179 | 78 | 6815 | ৮২.৭ | 10442 | ৮২.৭ | 10032 | 269 | 269 |
95 | 8 | 2 x 0.5 | 2.5 | 75.9 | 6272 | 75.9 | 5918 | 82.1 | 8313 | 82.1 | 7907 | ৮৬.৬ | 11668 | ৮৬.৬ | 11227 | 321 | 325 |
120 | 8 | 2 x 0.8 | 3.15 | 79.2 | 7212 | 79.2 | 6831 | ৮৬.৮ | 10222 | ৮৬.৮ | 9780 | 90.1 | 12867 | 90.1 | 12395 | 364 | 374 |
150 | 8 | 2 x 0.8 | 3.15 | ৮২.৯ | 8326 | ৮২.৯ | 7915 | 90.5 | 11471 | 90.5 | 10997 | 93.8 | 14266 | 93.8 | 13761 | 409 | 425 |
185 | 8 | 2 x 0.8 | 3.15 | ৮৬.৬ | 9582 | ৮৬.৬ | 9140 | 94.6 | 12949 | 94.6 | 12427 | 97.9 | 15829 | 97.9 | 15275 | 461 | 485 |
240 | 8 | 2 x 0.8 | 3.15 | 92.3 | 11565 | 92.3 | 11068 | 100.3 | 15146 | 100.3 | 14577 | 103.6 | 18246 | 103.6 | 17644 | 534 | 569 |
300 | 8 | 2 x 0.8 | 3.15 | 97 | 13611 | 97 | 13067 | 105.3 | 17438 | 105.3 | 16811 | 108.6 | 20663 | 108.6 | 20001 | 601 | 651 |
400 | 8 | 2 x 0.8 | 3.15 | 104.5 | 17014 | 104.5 | 16391 | 112.9 | 21155 | 112.9 | 20450 | 116.2 | 24616 | 116.2 | 23876 | 683 | 753 |
